Tính toán chọn công suất bơm

Tính toán chọn công suất bơm như sau:

1. Khái niệm thiết kế tính toán chọn công suất bơm

• Như chúng ta đã biết để chuyển tải nước từ điểm A đến điểm B chúng ta sử dụng đến máy bơm nước để đẩy nước đi
• Lưu lượng nước chảy trong ống phụ thuộc vào kích thước đường ống, trở lực đường ống, độ cao chênh lệch của tuyến ống
• Để thắng được các tác nhân trên thì chúng ta phải chọn công suất bơm nước để thắng các trở lực trên.

2. Tại sao chúng ta lại phải tính toán chọn bơm?

• Thường chúng ta áng chừng chọn công suất bơm để lắp cho một hệ thống nào đó có thể chọn công suất nhỏ nước không lên, hoặc chọn công suất lớn dư thừa gây lãng phí
• Việc thiết kế tính toán chọn bơm sẽ giúp chúng ta chọn được công suất bơm phù hợp để đáp ứng được yêu cầu bài toán đề ra ban đầu của chúng ta.
• Giảm được chi phí vật tư, thiết bị, tiết kiệm điện năng…

3. Ưu điểm của việc tính toán chọn bơm

• Giảm được chi phí mua thiết bị, vật tư ban đầu mà vẫn đạt được hiệu quả đề ra ban đầu
• Giảm được chi phí điện năng  tiêu thụ
• Thiết bị, hệ thống hoạt động êm ái và sẽ bền bỉ hơn rất nhiều
• Vận hành dễ dàng…

4. Phương pháp thiết kế tính toán chọn công suất bơm

• Sau đây chúng tôi giới thiệu đến các bạn phương pháp tính chọn công suất bơm theo tiêu chuẩn của Nhật Bản
• Tài liệu

– Tính toán trở lực đường ống

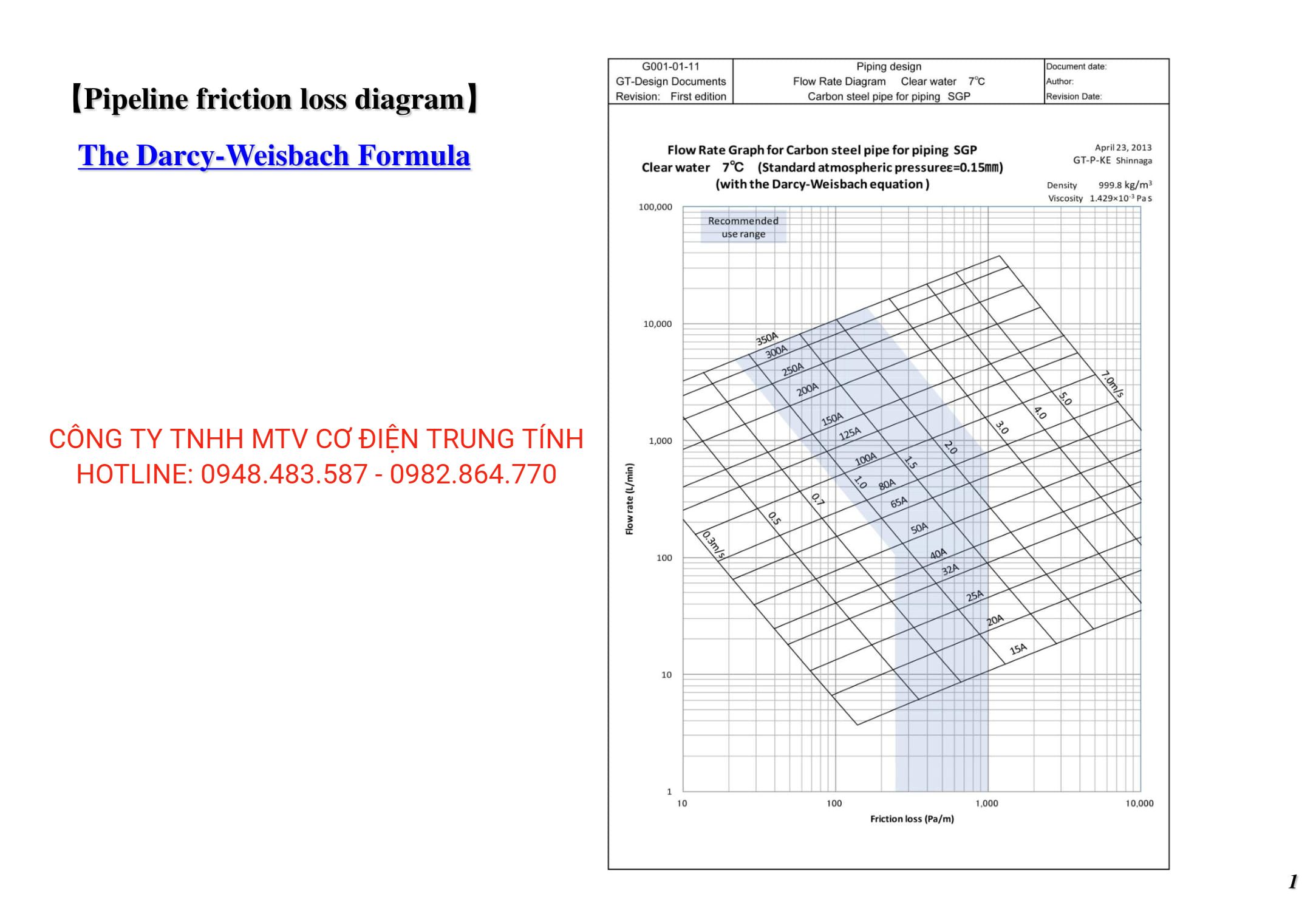

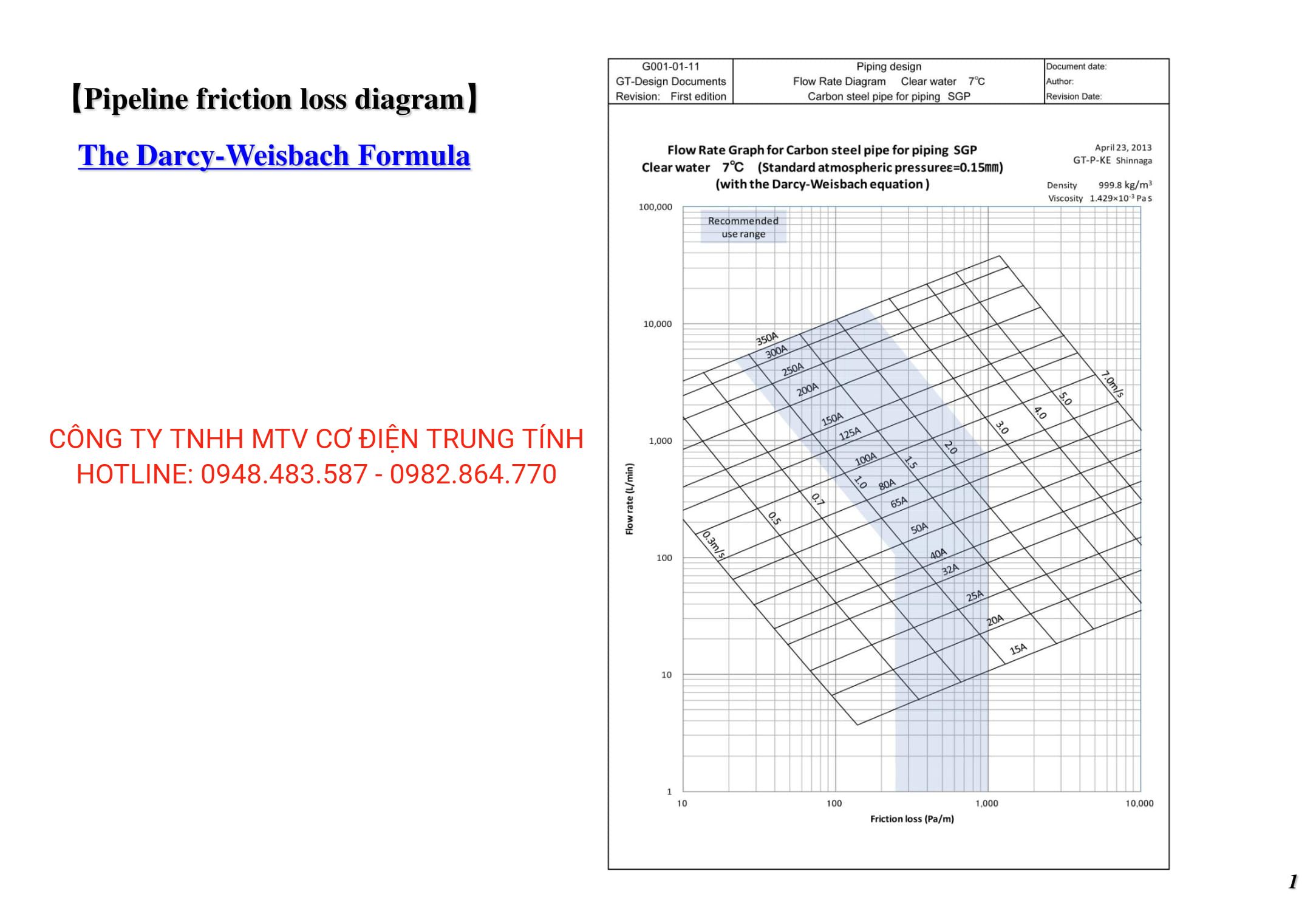

– Đồ thị tra trở lực ống thẳng: có cột lưu lượng, cột kích thước đường ống, vận tốc nước chảy trong ống, trở lực đường ống. Vùng khuyến cáo chọn là vùng màu đậm, ngoài vùng màu đậm không khuyến khích chọn.

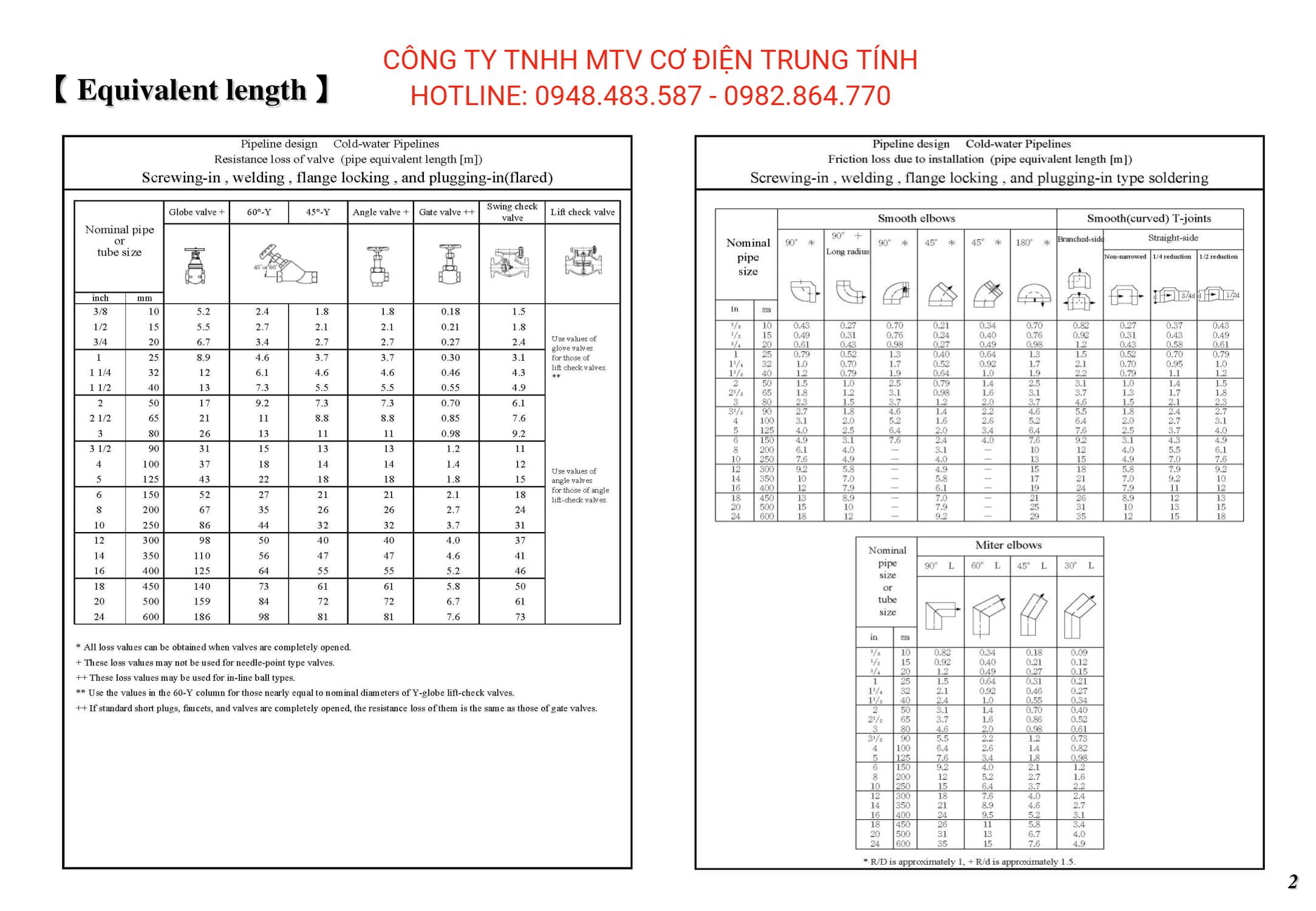

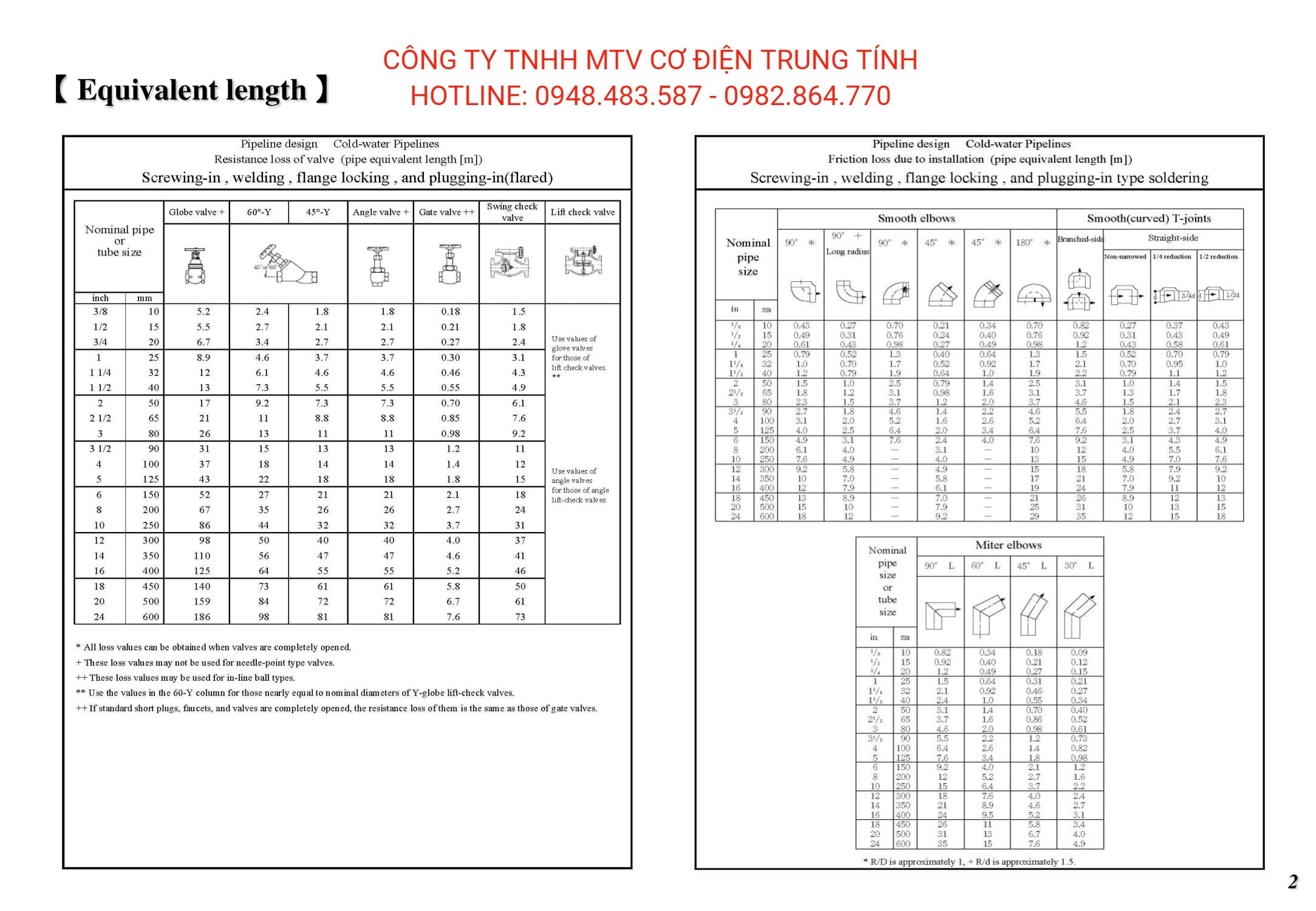

– Bảng tra trở lực của van và phụ kiện quy đổi sang chiều dài đoạn ống thẳng tương đương

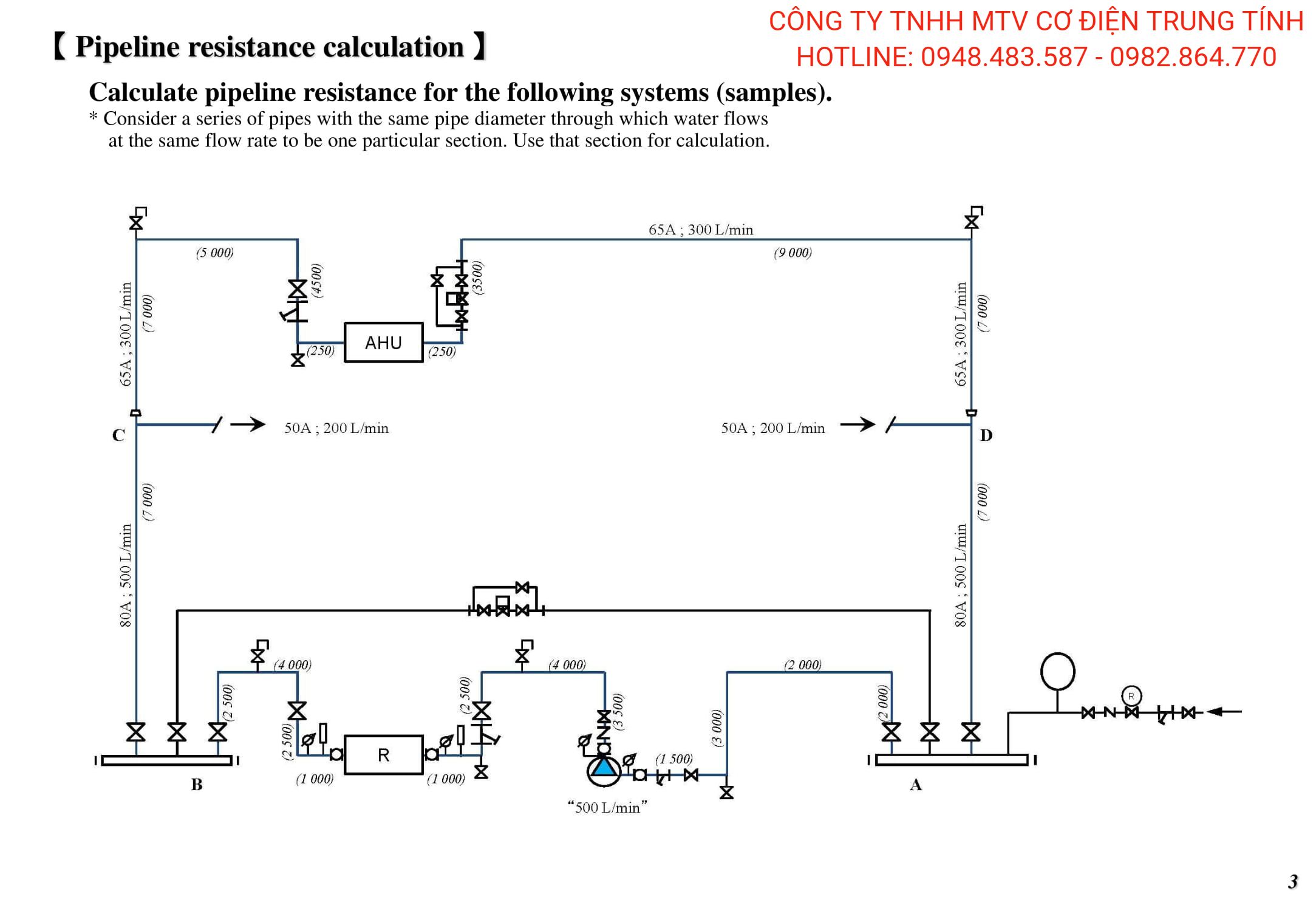

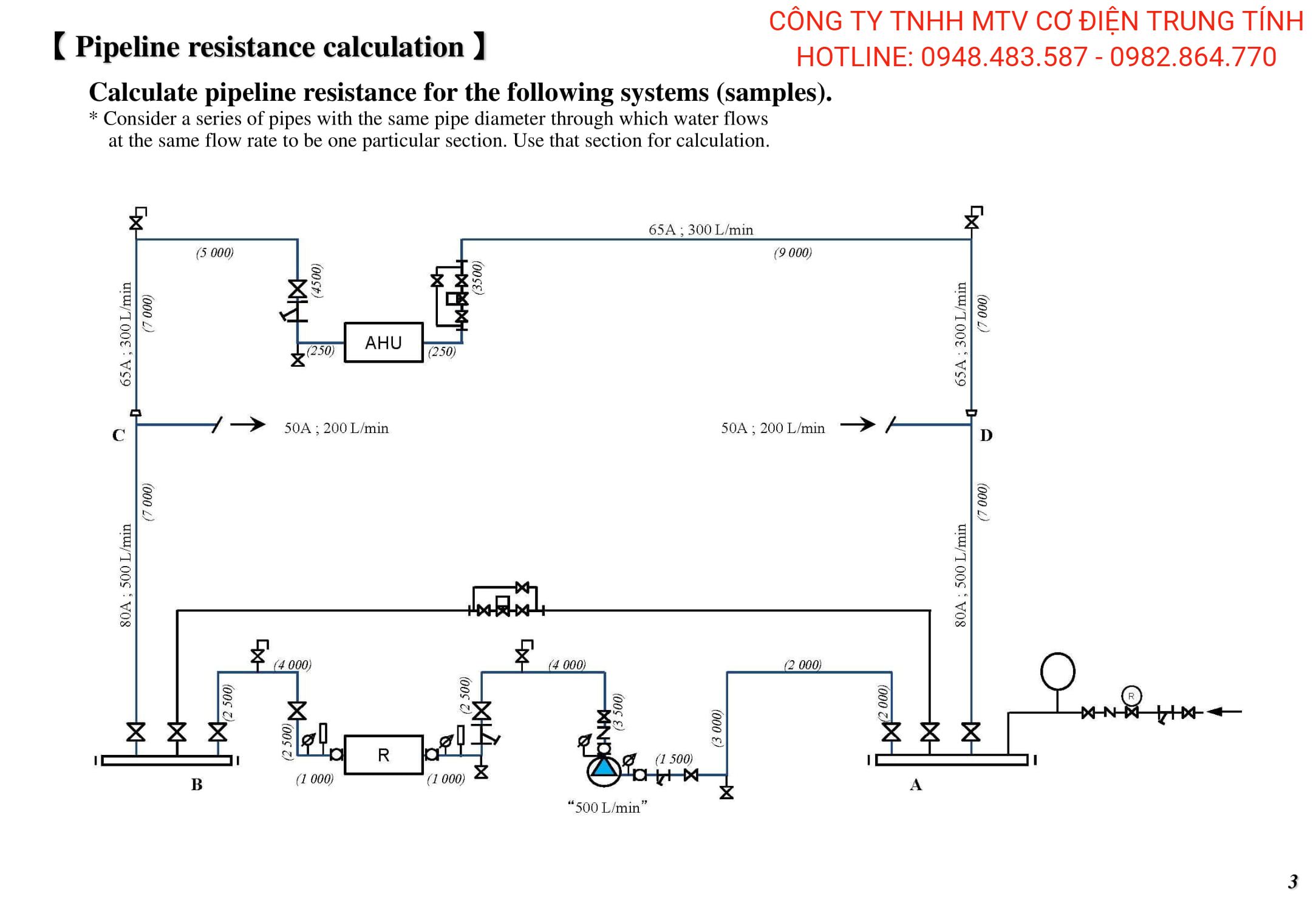

– Bản vẽ sơ đồ một line hệ thống bất kì chúng ta cần tính toán sau đây

–  Ví dụ tính toán hệ thống tuần hoàn nước lạnh Chiller

• Chúng ta bắt đầu tính toán trở lực sơ đồ hệ thống trên

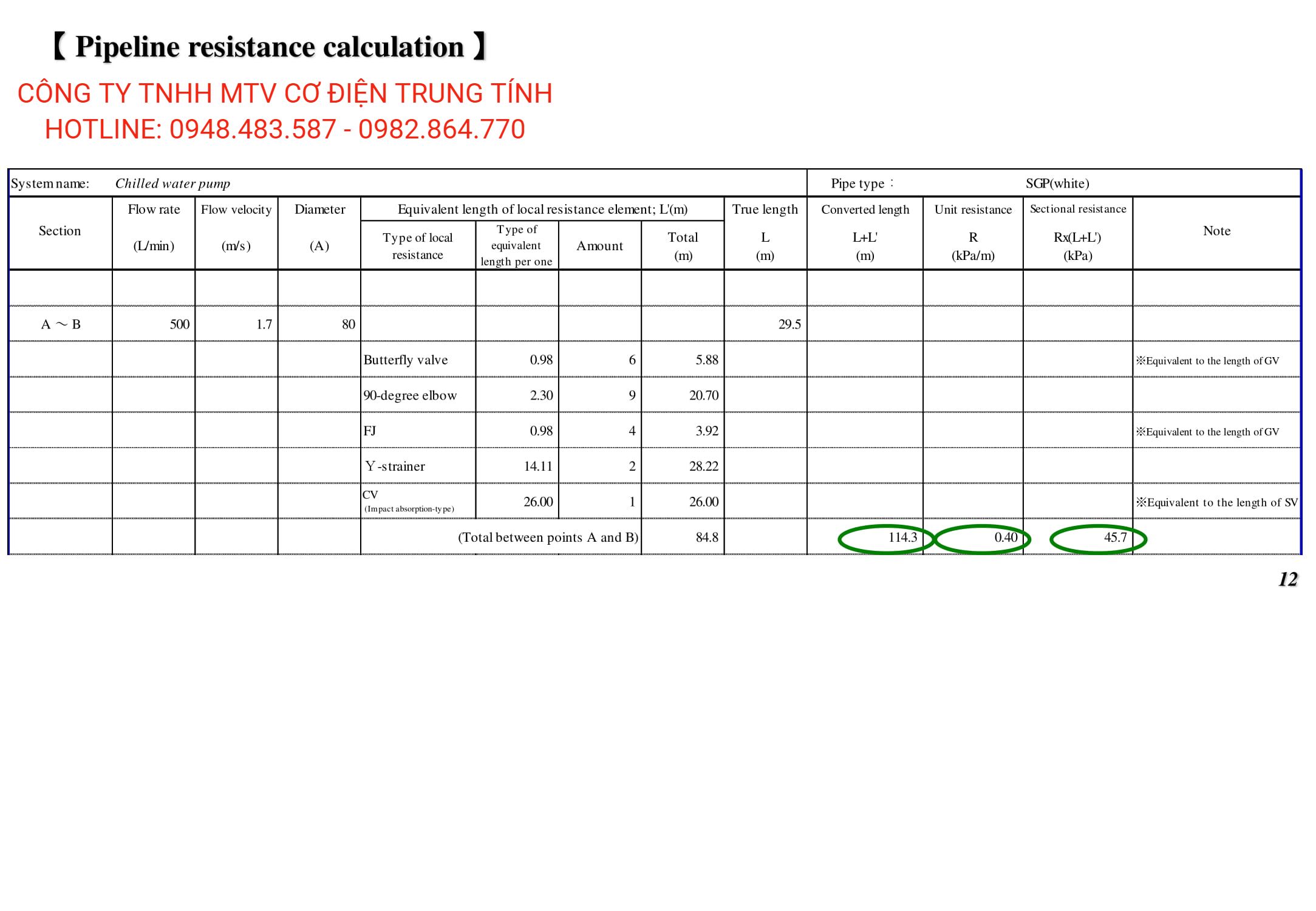

– Tính toán trở lực đoạn ống từ A đến B như sau: trên tuyến này ta có trở lực của các van và chiều dài đường ống

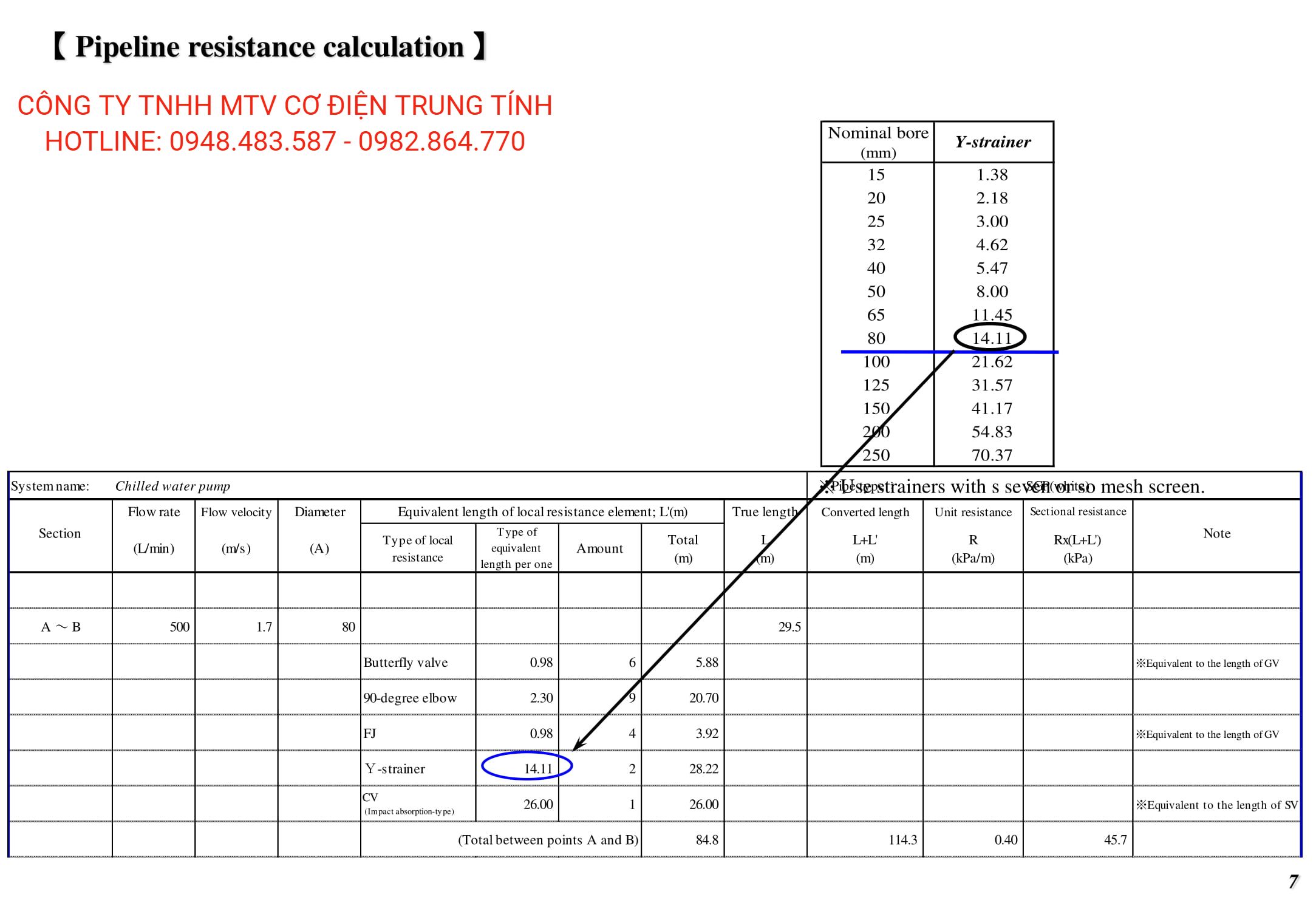

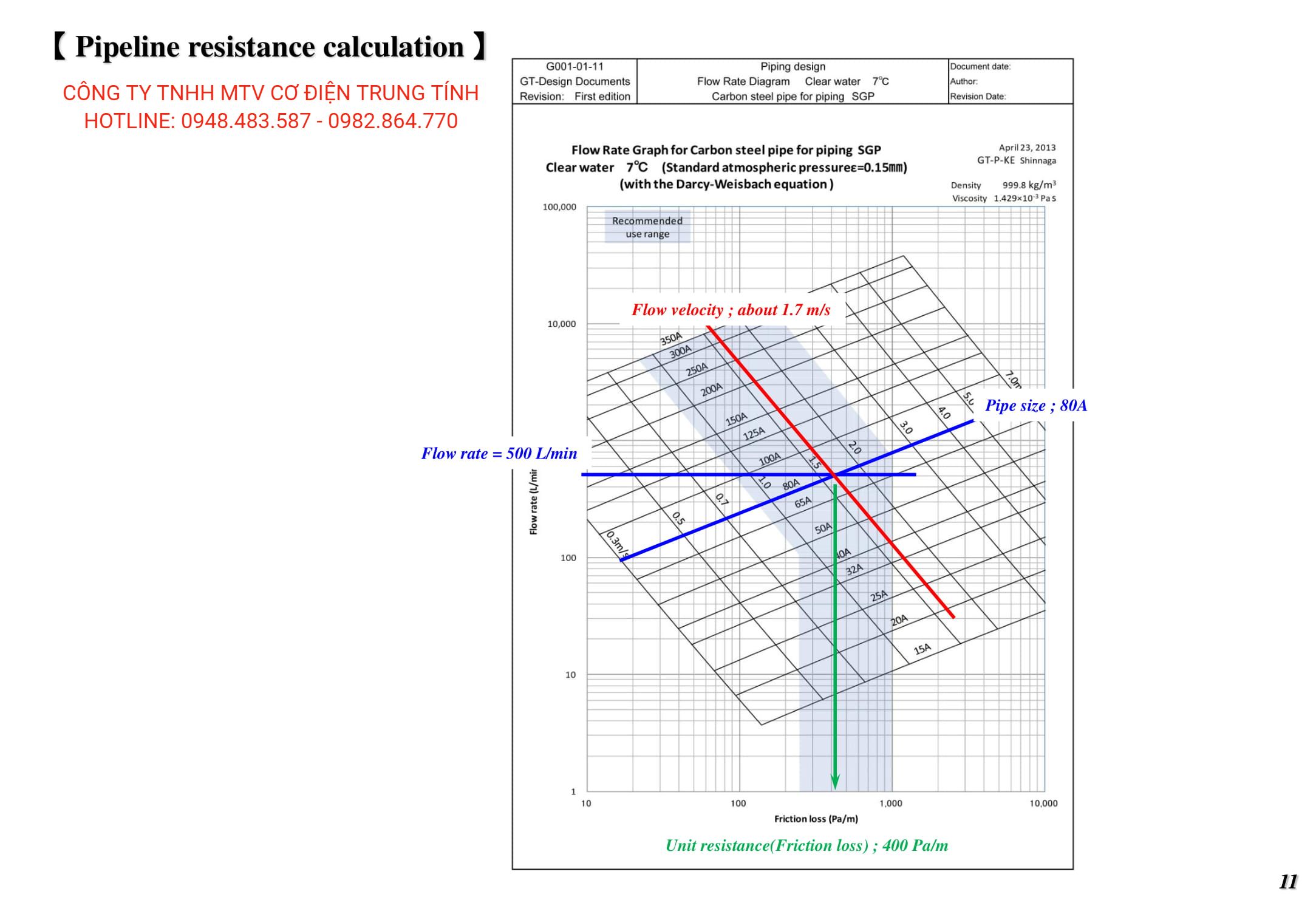

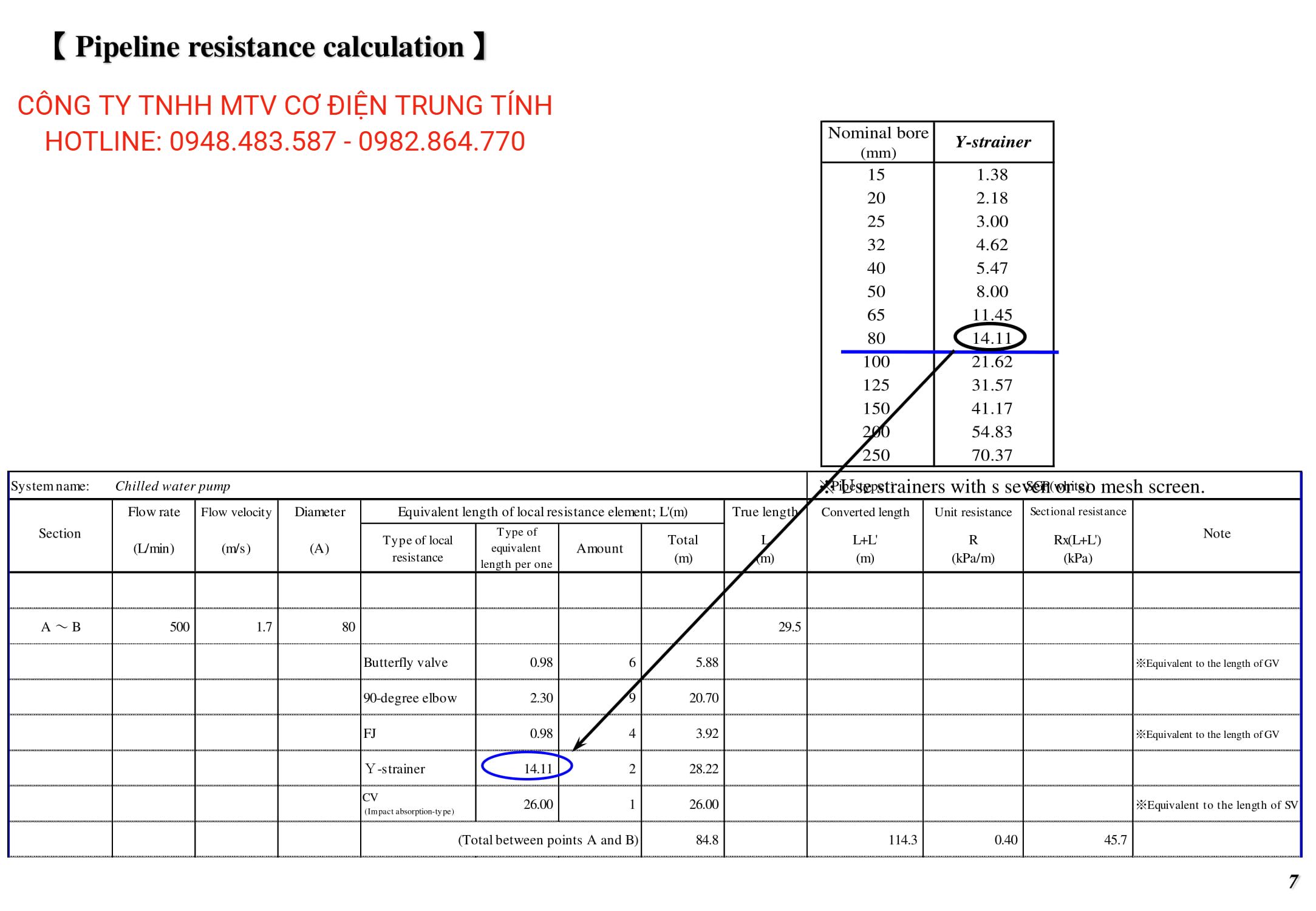

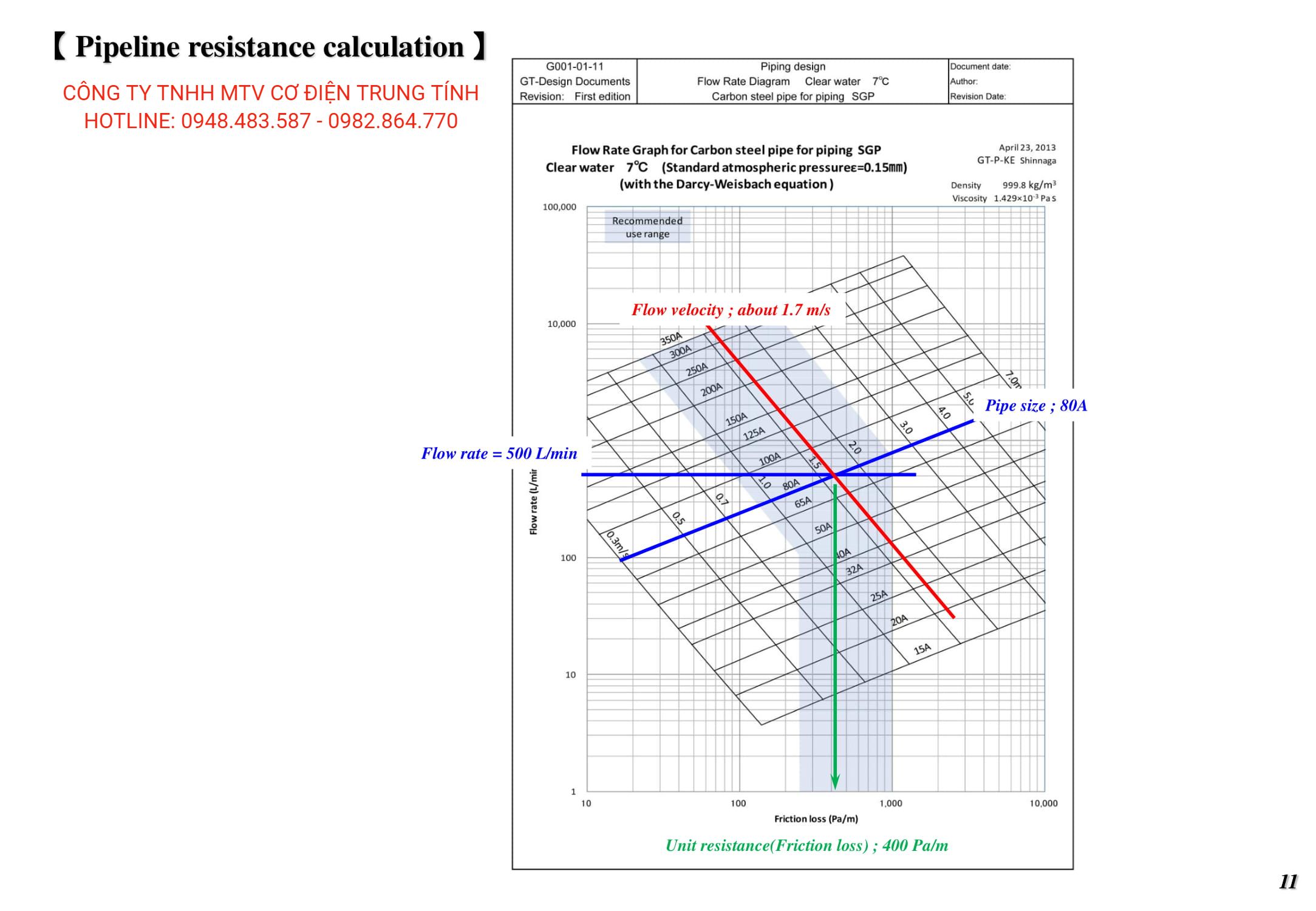

– Từ lưu lượng nước 500L/min ta kẻ một đường ngang đồ thị (màu xanh), điểm giao cắt giữa đường ngang lưu lượng và cỡ ống 80A ta kẻ đường thẳng (màu đỏ) song song với đường vận tốc ta tra được vận tốc nước chảy trong ống.

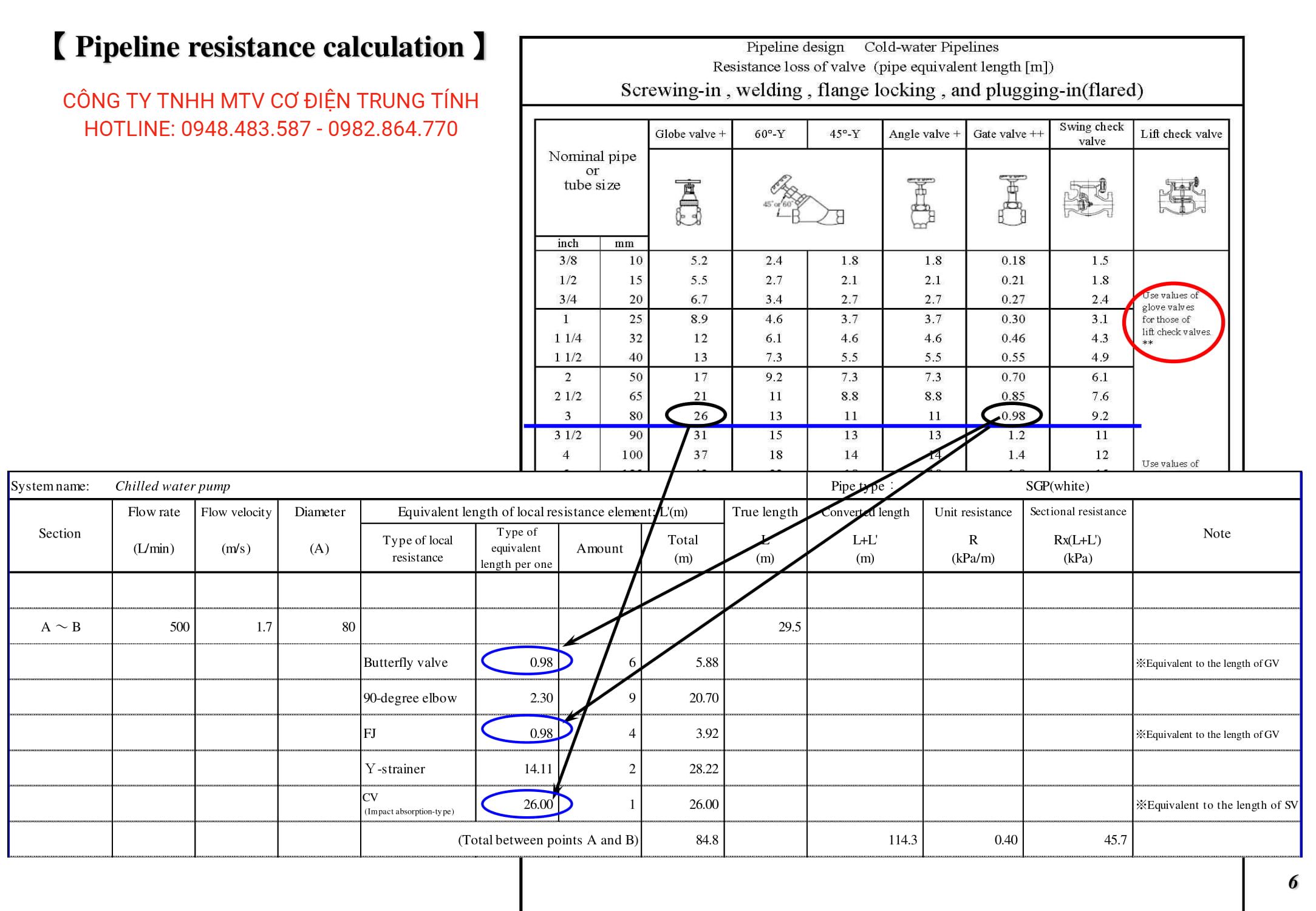

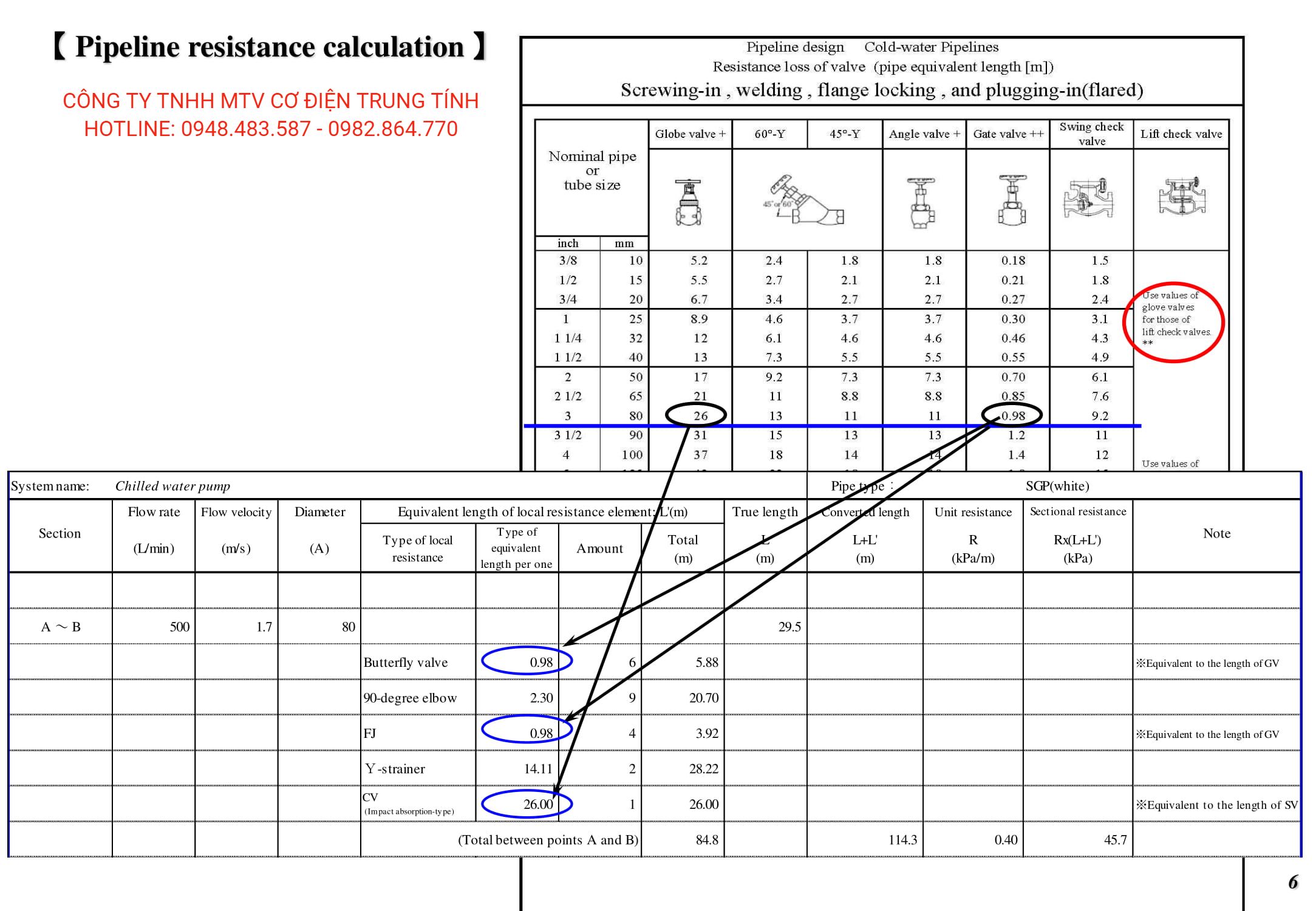

– Từ kích thước ống ta tra được chiều dài tương đương của các van

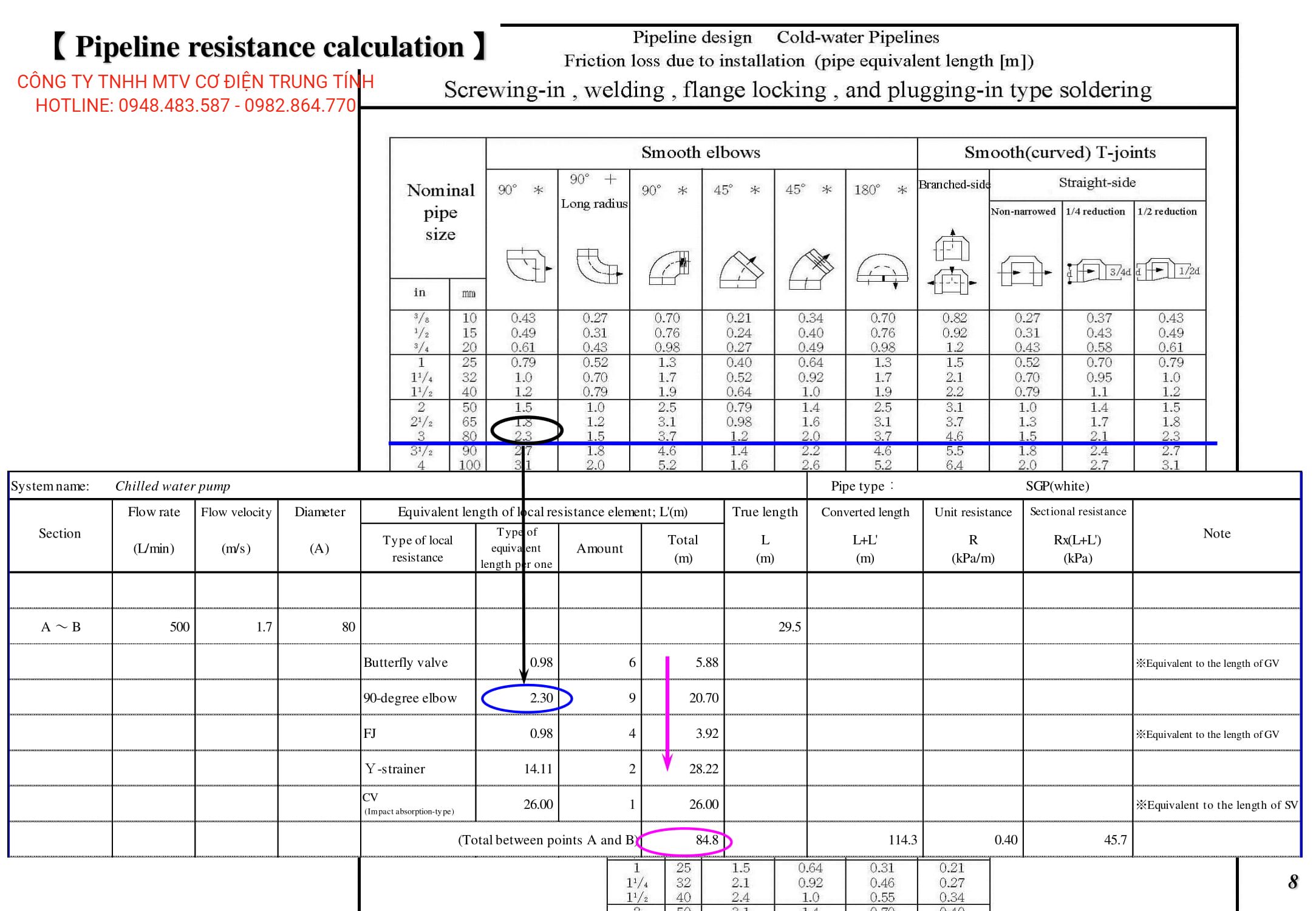

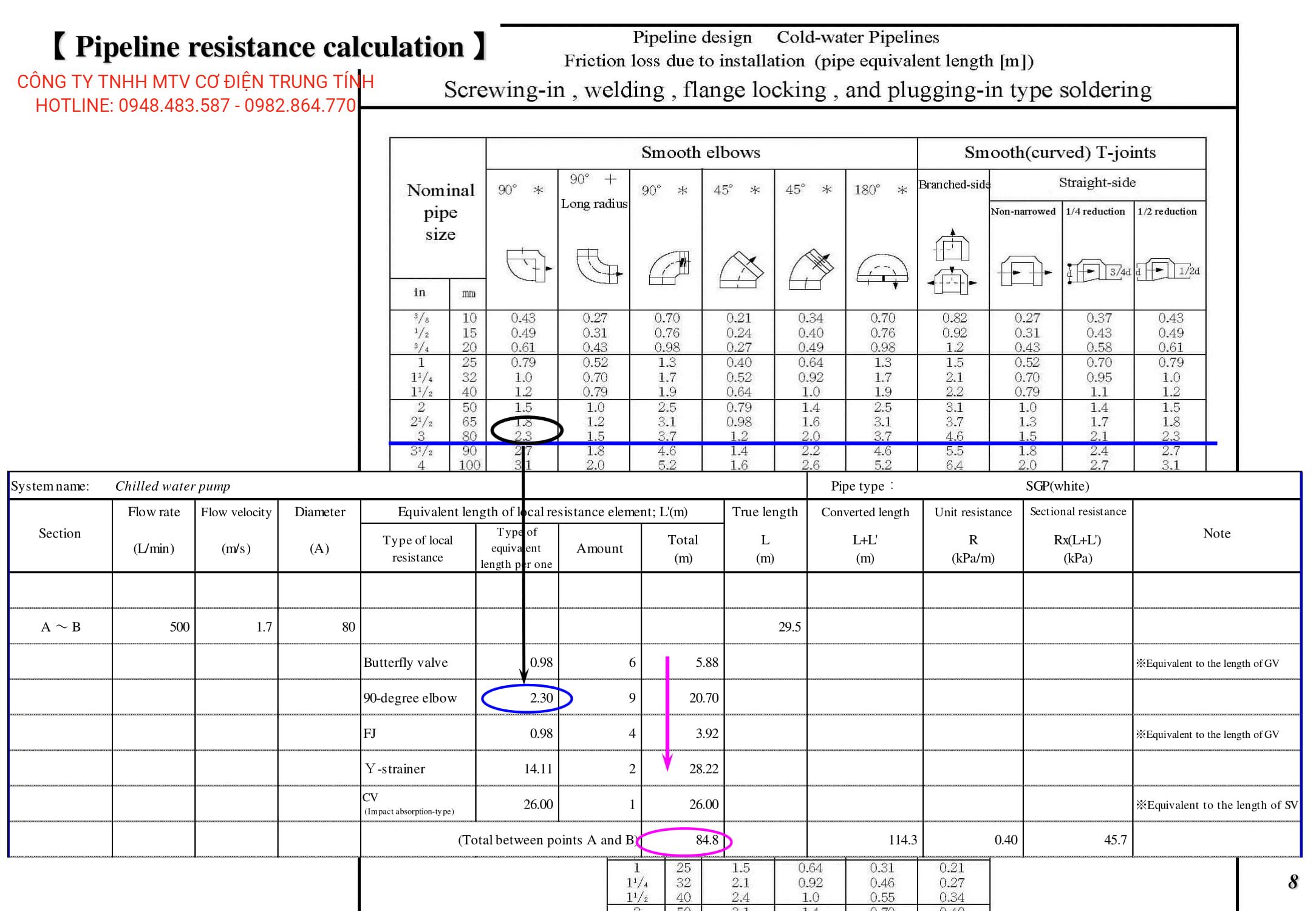

– Từ kích thước đường ống ta tra được chiều dài tương đương của cút 90

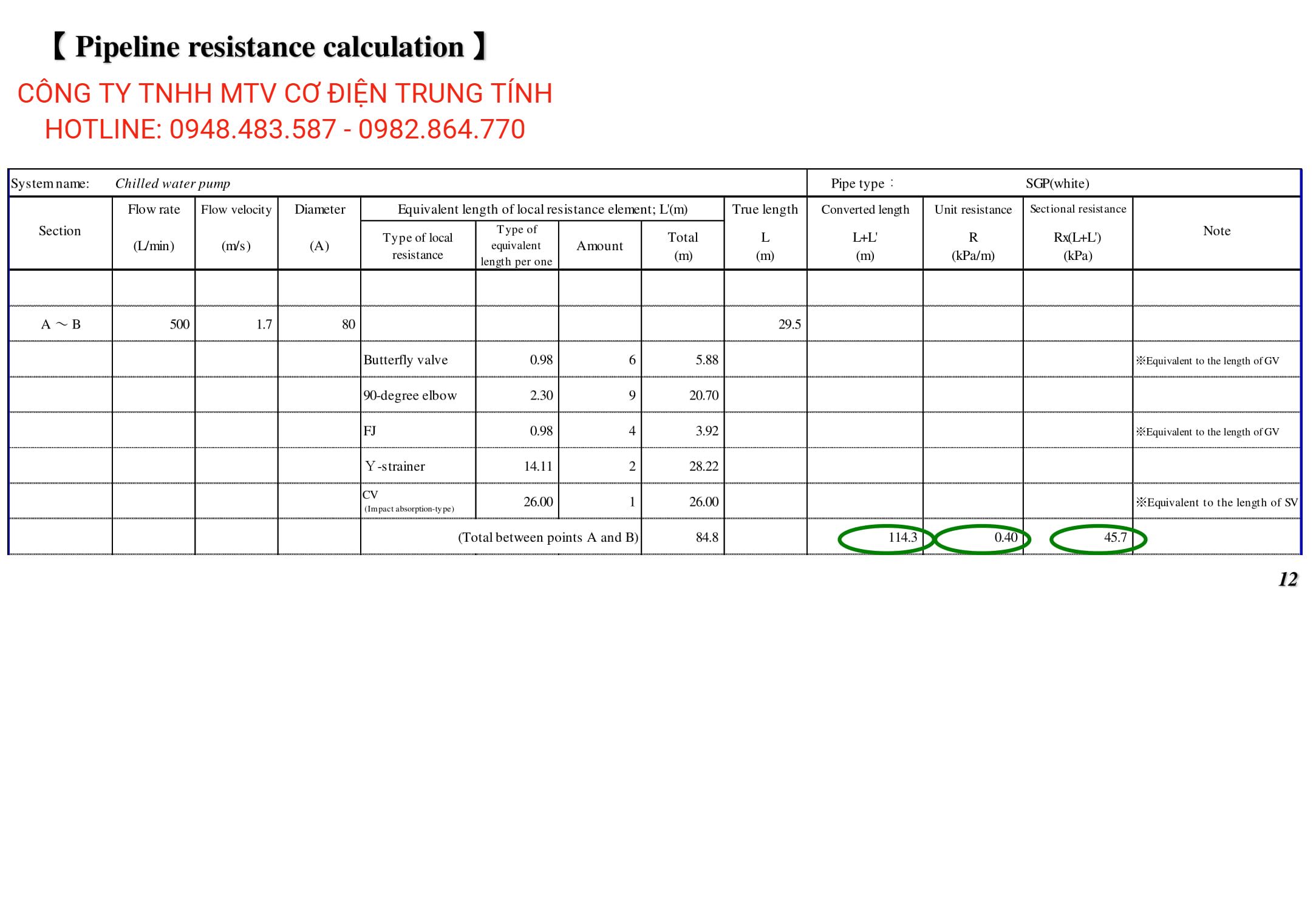

– Từ điểm giao cắt giữa lưu lượng và cỡ ống chúng ta kẻ một đường thẳng (màu xanh lá cây) xuống dưới ta xác định được trở lực của ống thẳng

– Trở lực của đoạn ống A-B tính như sau: Ta cộng tất cả các đoạn thẳng lại nhân với trở lực ta sẽ được trở lực trên tuyến ống AB

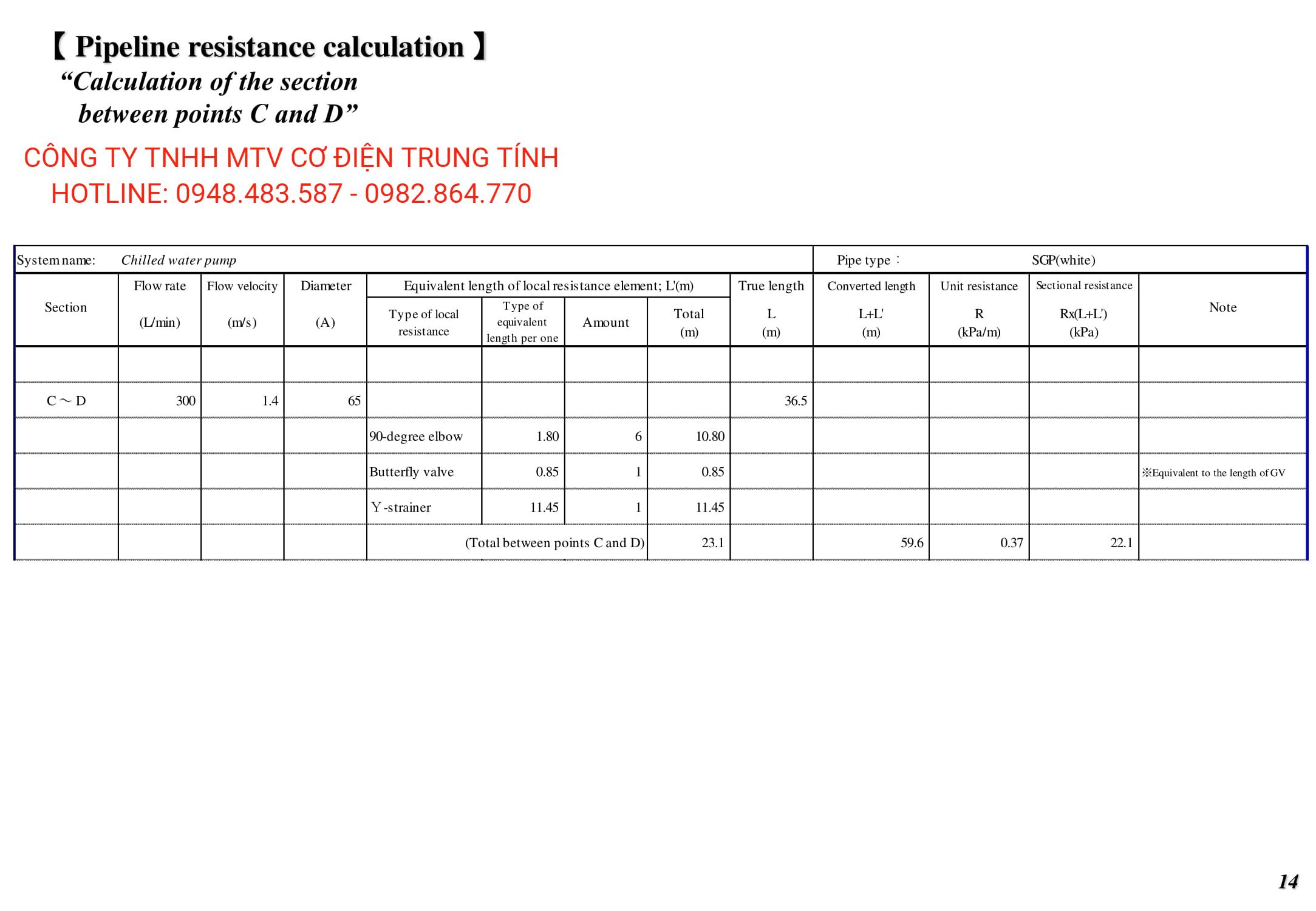

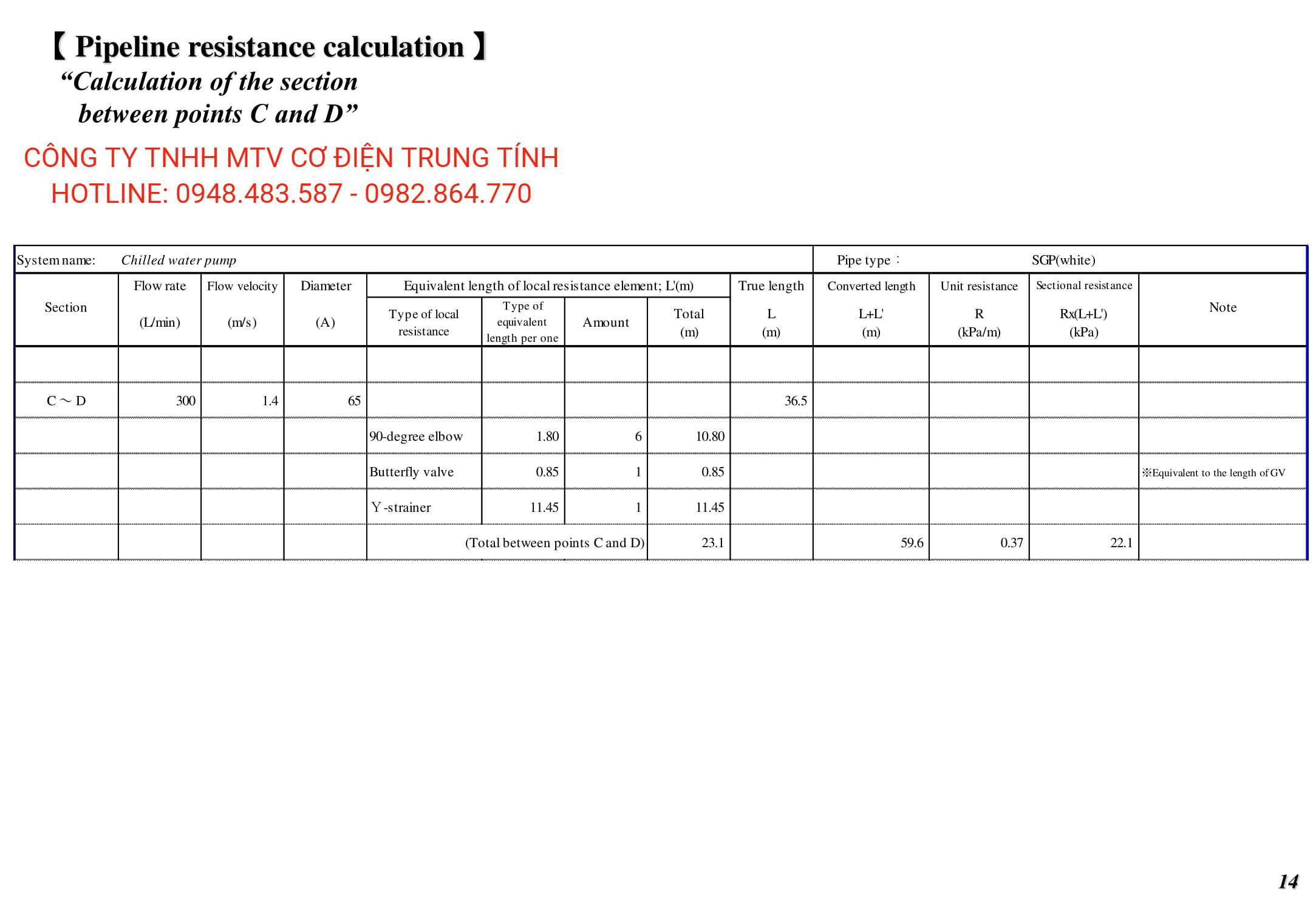

– Tính toán trở lực của đoạn ống B-C cũng tương tự:

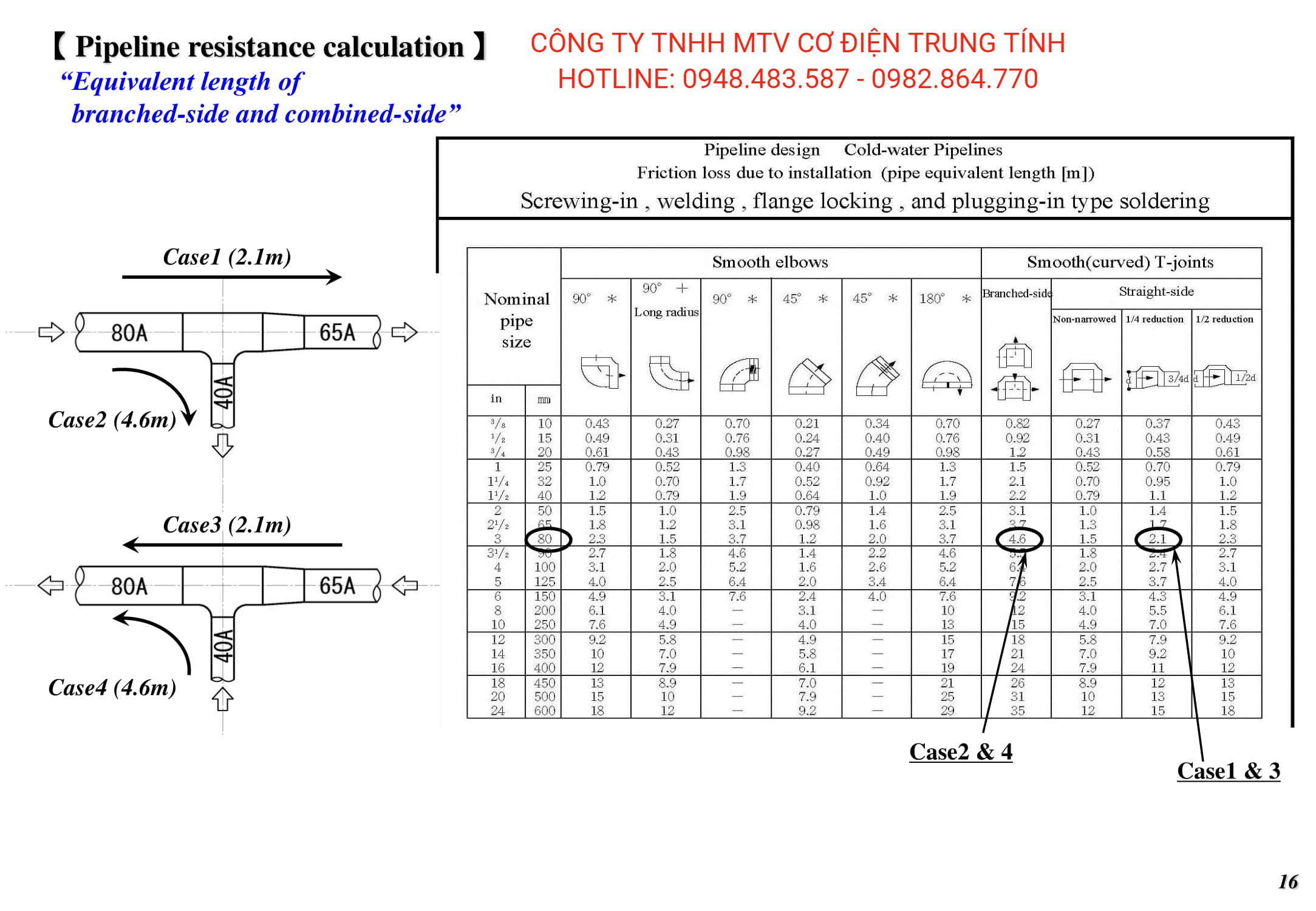

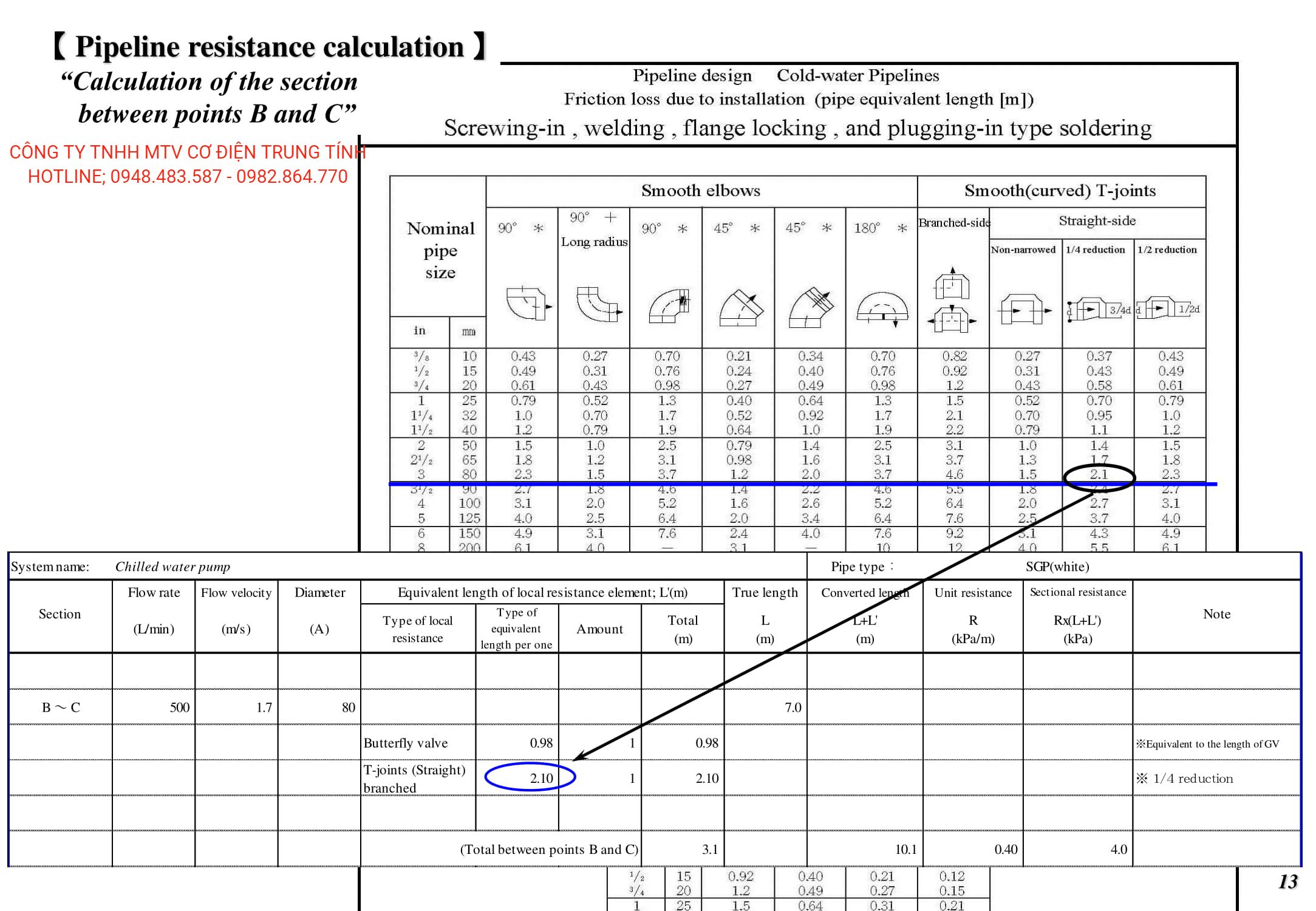

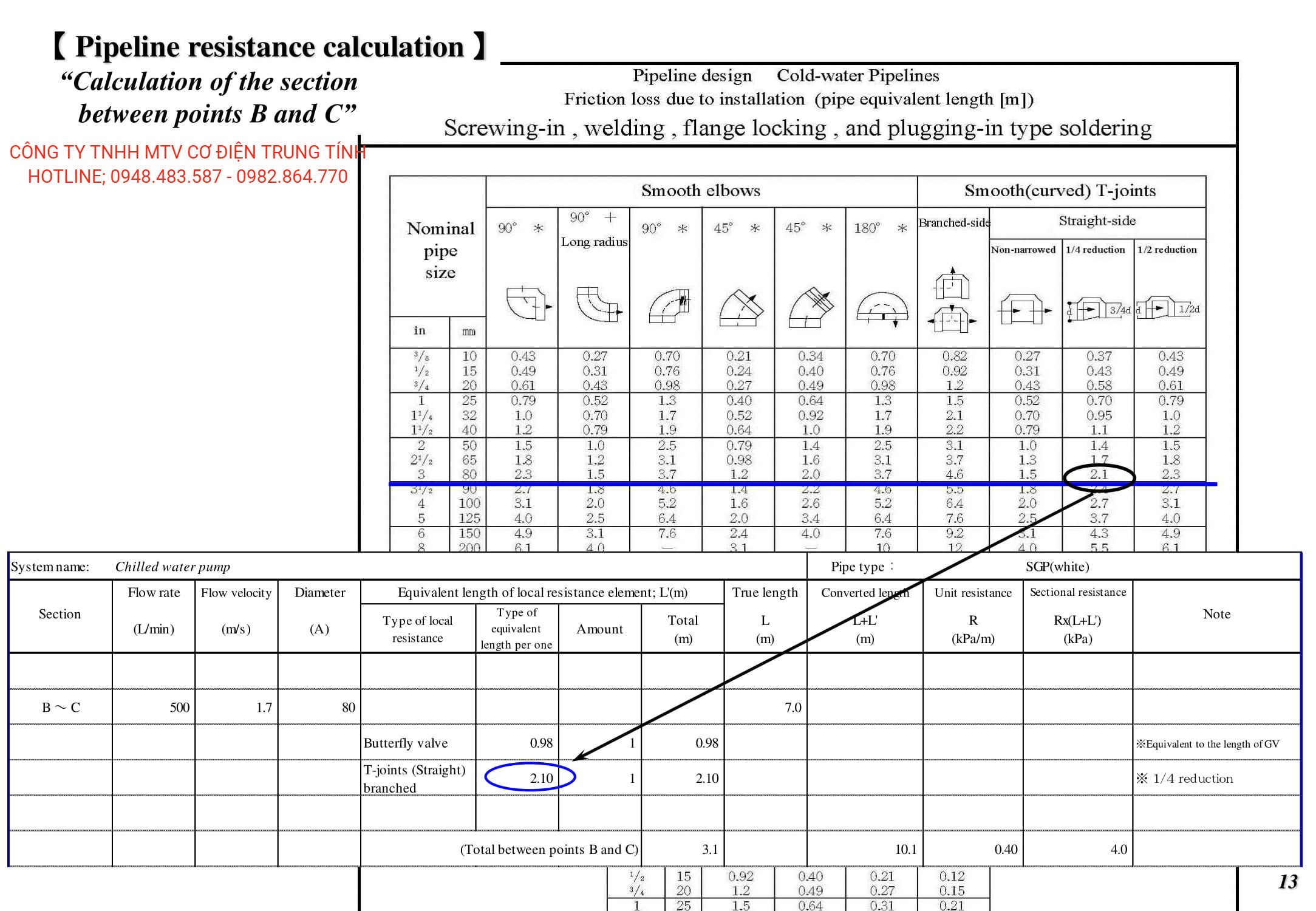

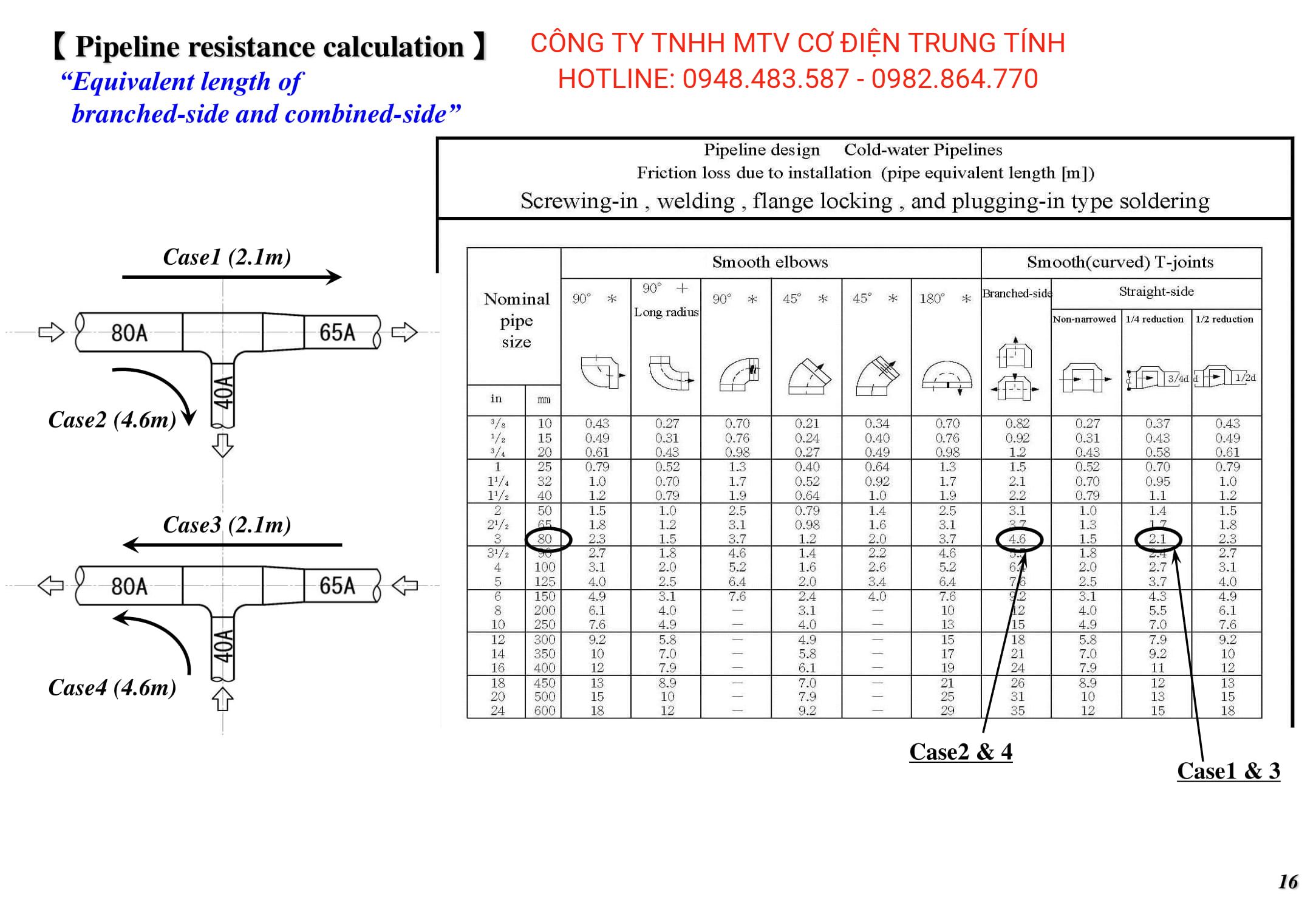

– Tra trở lực của phụ kiện T theo bảng dưới:

– Tính toán các đoạn ống tương tự như với đoạn AB

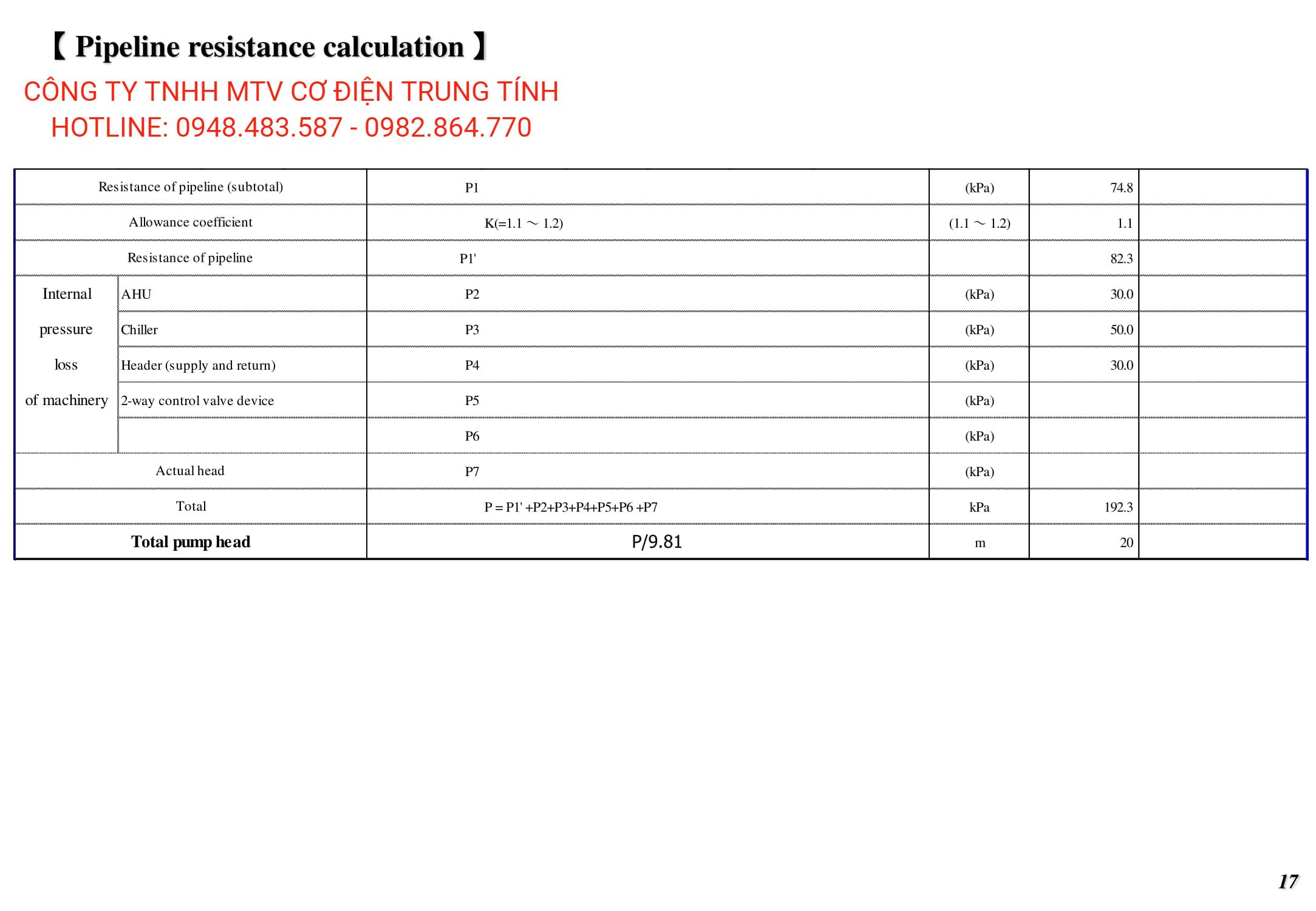

– Sau đó chúng ta cộng tất cả trở lực trên tuyến ống lại ta được trở lực P1 trên toàn tuyến

– K: là hệ số an toàn

– P1′ = P1*K

– P2 đến P6 là trở lực của thiết bị, cái này chúng ta tra theo catalogue của thiết bị sẽ có mục này

– P7 là độ cao chênh lệch từ điểm hút đến điểm xả quy đổi từ độ cao mH2O sang kpa

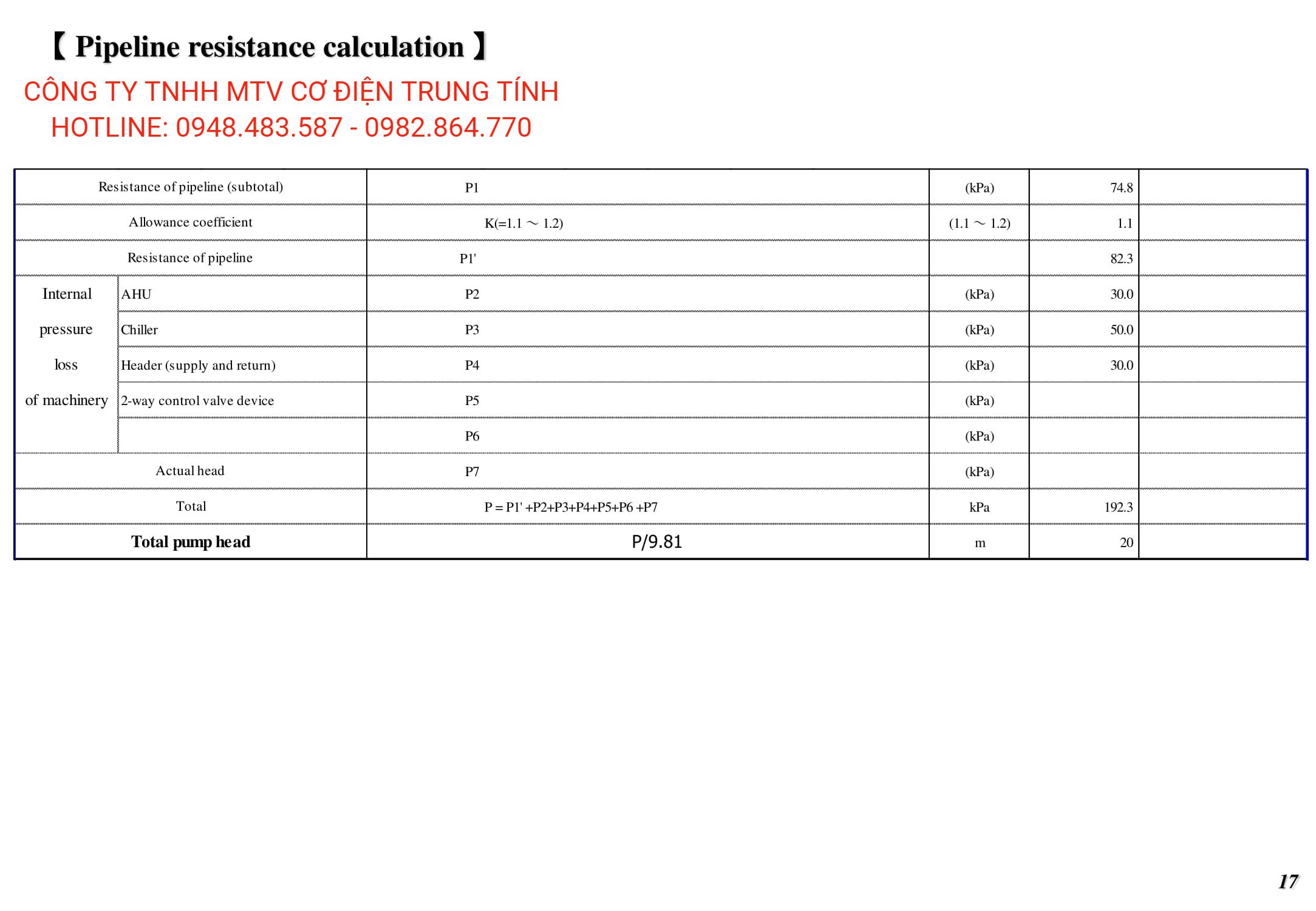

– Trở lực tổng P = P1’+…..+P7

– Cột áp bơm = P/9.81 (m)H2O
